物聯網羅茨鼓風機監控系統

通信服務端

• DTU網絡管理
• PLC數據采集（Modbus協議）
• 報警檢測
• 微信端消息推送

DTU配置工具

• 配置DTU心跳包、注冊包

云管理端

• 基礎信息（項目管理，項目用戶、系統用戶、設備管理、設備類型（配件類型））

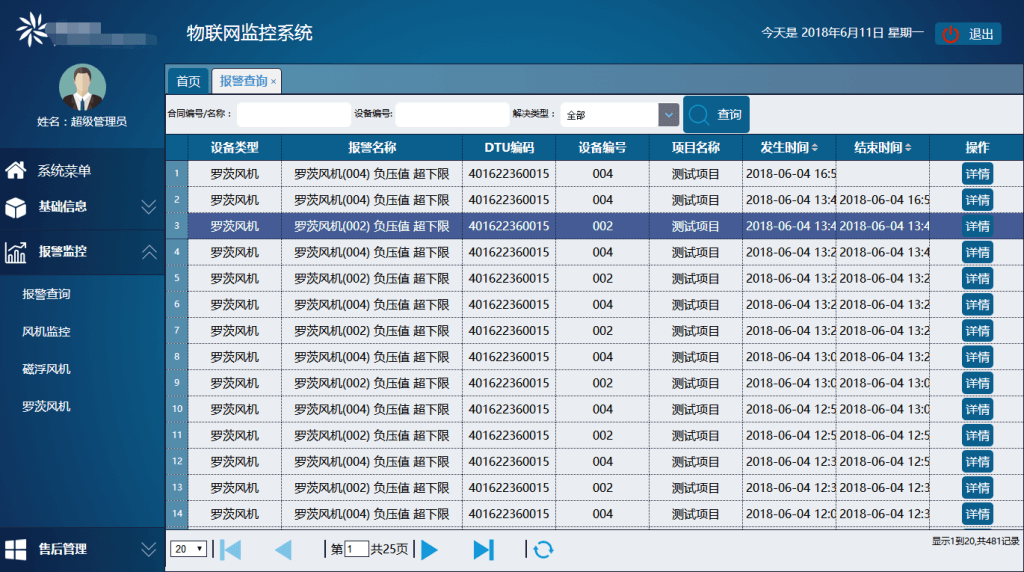

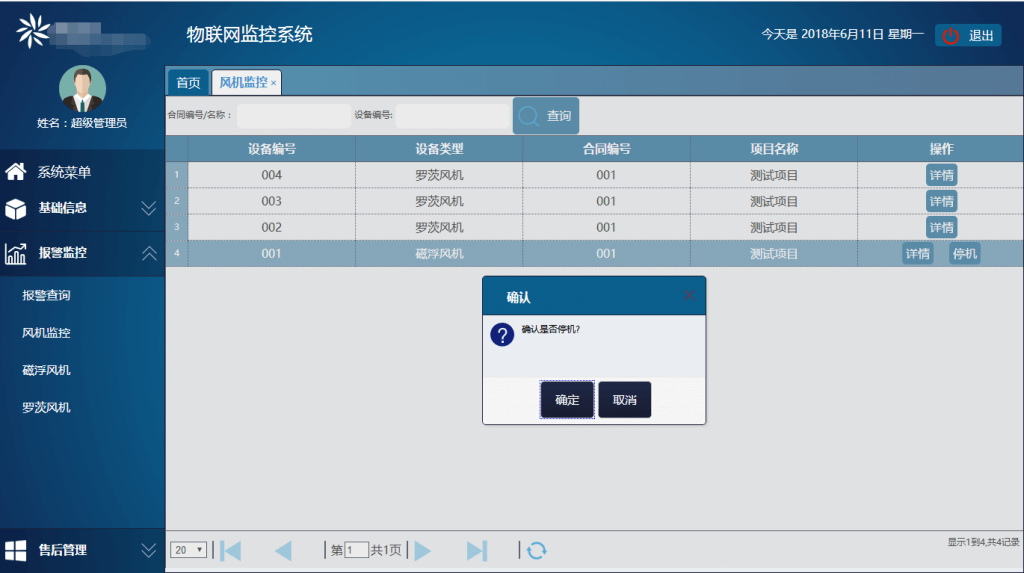

• 報警監控（報警查詢，風機監控（列表、單機、全國地圖）、遠程停機、磁浮風機、羅茨風機）
• 售后管理（配件管理、維修記錄）

微信端

• 客戶登錄

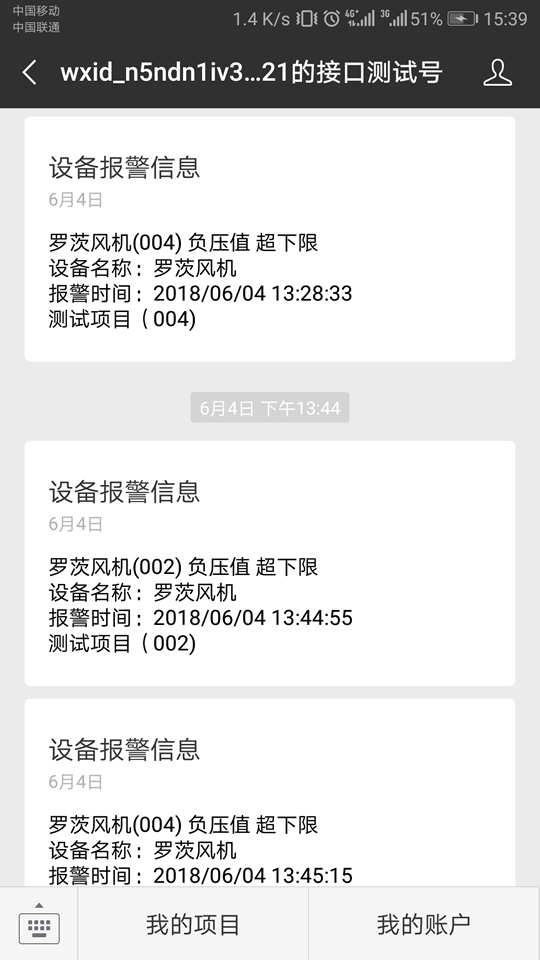

• 消息推送（報警消息、維修提醒）

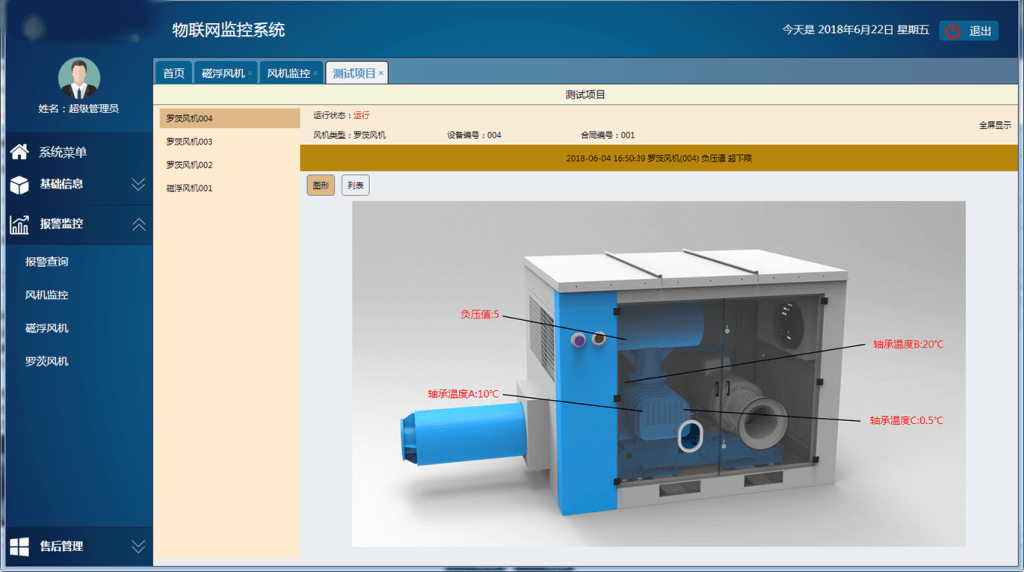

• 羅茨風機監控（設備列表、實時監控（圖形、列表））
• 維修記錄、維修查詢

羅茨風機是國民經濟的關鍵設備，被廣泛應用于地鐵隧道、核電、石油化工、冶金、城建等國民經濟支柱產業，但同時也是全國主要的耗電設備之一，年耗電量占全國全年發電量的10%以上。目前羅茨風機實際運行效率偏低，運行管理不科學，導致了能源的浪費，用戶往往希望獲得羅茨風機即時運行工況參數，這樣就能夠采用調速控制方式減少節流損失。隨著物聯網技術和工業4.0的發展，對整個羅茨風機系統進行網絡化的實時監控是必然趨勢。物聯網數字羅茨鼓風機系統就是錦工在此背景下研發的新產品。

物聯網數字羅茨風機系統包括羅茨風機本體、整合有信號采集轉換模塊、數據分析處理診斷模塊和無線數據通訊模塊（ADSL modem）的變頻控制柜、廠家服務監控中心和移動客戶端（一般體現為手機app）等。如圖1所示。

羅茨風機本體上安裝有溫度傳感器、振動傳感器、噪聲傳感器等傳感設備，實時采集電機繞組和軸承溫度、羅茨風機振動及噪聲數據并上傳到控制柜。

信號采集轉換模塊可將傳感器采集的信號轉換成數字信號，與控制柜自身采集的電壓、電流、功率等電量參數相結合，通過數據分析處理診斷模塊的分析處理，轉換成風量、風壓、效率、功率等羅茨風機性能參數并傳遞給無線數據通訊模塊；通過互聯網將數據傳遞給廠家服務監控中心和被授權手機APP，同時，控制柜也能通過互聯網接收被授權手機APP的指令。

其中數據分析診斷模塊通過對采集到的數據的分析處理，結合自身的數據庫信息，獲得實際運行工況下的風量、風壓、功率、噪聲、振動、溫度、電壓、電流等參數并實時傳遞；同時根據預設的性能參數閾值，對超標的參數進行告警并傳遞告警信號。

數據分析診斷模塊還具有強大的診斷機制，能對羅茨風機異常狀況提出解決建議。

廠家服務監控中心可以對用戶手機APP進行監控權限分配，用戶得到參數信息后可根據自身需要對羅茨風機進行變頻反饋，開展日常運行管理。

廠家服務監控中心能夠記錄保存得到的電流、電壓、功率、振動、溫度、噪聲等數據，結合羅茨風機強度、壽命和系統運行情況，可以開展羅茨風機經濟運營分析，為用戶羅茨風機運營提供建議，進行風險管控。

透過互聯網，手機APP可簡易操控，隨時、隨地獲得羅茨風機運轉資訊。http://m.yangguangruibo.com 當羅茨風機運轉狀態異常時，系統具備即時告警和預警功能。

透過手機APP獲得羅茨風機實時歷史紀錄與統計分析，協助管理者進行設備調度、能源管理。

透過手機APP獲得羅茨風機異常狀況的解決建議
